超高频E系列单口RFID模块 7180M

点击:
在线订购
产品详情


型号:7180M

      5180M

      3180M

尺寸:57.5mmx36.8mmx6.1mm

重量:23g



简介

基于E710芯片设计,Gen2 Extension Ready极致发挥芯片潜能,多标签防冲突能力突出,完善的热平衡设计,确保突出性能恒定持久,是高性能手持式RFID设备的最佳选择,也同样适用于物流服装等多个主流RFID应用场合,同时提供基于E510E310的子版本选择。



特点

l完全自主知识产权设计

l分别基于IMPINJ E710/E510/E310芯片设计,充分支持符合18000-6CEPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能

l工作频率860MHz~960MHz(可以按不同国家或地区要求调整)

l以广谱跳频(FHSS)或定频发射方式工作

l输出功率达至33dBm(可调);

l支持外接天线;

l读取距离>12M*(外接8dBi天线,标签E41);

l标签询查速度*达至1000/(使用E710)或600/(使用E510)或350/(使用E310);

l标签缓存区 1000张标签 @ 96bit EPC

l低功耗设计,+3.8V ~ +5.5V供电;

lMMCX-J型天线接口

l支持RSSI

l支持RS232串行通讯接口(3.3V TTL电平)

l稳定性高,外置散热片空气冷却散热

l支持Firmware在线升级

有效读取距离和标签询查速度天线,电子标签及工作环境等直接相关。



电特性

l极限参数

项目

符号

数值

单位

电源电压

VCC

6

V

工作温度

TOPR

-20 +65

储藏温度

TSTR

-40 +85

l规格

除特别说明,所示规格取自TA25VCC+5.0V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

3.8

5

5.5

V

工作电流

IC

410

100待机

1350(33dBm)

mA

工作频率

FREQ

-

865~868(ETSI)

902~928(FCC)

-

MHz

射频端口输出功率

PRF

5


33

dBm

接收灵敏度

SR


-74使用E310

-81使用E510

-87使用E710


dBm

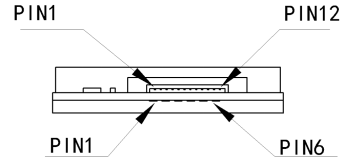

接口




序号

焊盘序号

符号

描述

1

1

VCC

电源

2

1

VCC

电源

3

2

GND

4

2

GND

5

3

EN

使能端,高电平有效

(可选择内部10k电阻上拉至VCC

6


Reserved

保留

7


Reserved

保留

8

4

Reserved

保留

9

5

RXD

串行通讯数据输入端

10

6

TXD

串行通讯数据输出端

11


Reserved

保留

12


Reserved

保留

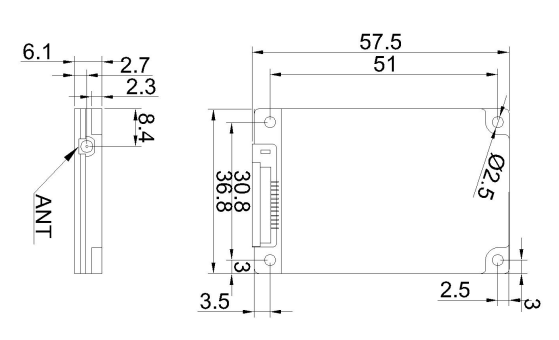

机械特性(单位:mm




应用资料

1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见该产品用户手册。



注:

1. 说明书如有变化,请以最新版本为准。

2. 司保留最终解释权。
