型号:74038M
54038M
34038M
尺寸:40mmx38mmx4.0mm
重量:8g
简介
74038M/54038M/34038M是高性能的嵌入式超高频电子标签读写模块,完全自主知识产权设计,结合专有的高效碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。
特点
l完全自主知识产权设计;
l分别基于IMPINJ E310/E510/E710芯片设计,充分支持符合18000-6C(EPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能;
l工作频率860MHz~960MHz(可以按不同国家或地区要求调整);
l以广谱跳频(FHSS)或定频发射方式工作;
l输出功率达至33dBm(可调);
l邮票孔支持连接外接天线;
l读取距离>12M*(外接8dBi天线,标签E41);
l标签询查速度*达至1000张/秒(使用E710)或600张/秒(使用E510)或350张/秒(使用E310);
l标签缓存区 1000张标签 @ 96bit EPC;
l低功耗设计,+3.6V ~ +5.5V供电;
l支持RSSI;
l稳定性高,空气冷却散热,无需外置散热片;
l可连续24小时×365天工作;
l支持Firmware在线升级;
* 有效读取距离和标签询查速度与天线,电子标签及工作环境等直接相关。
电特性
l极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 6 | V |
工作温度 | TOPR | -20 ~ +65 | ℃ |
储藏温度 | TSTR | -40 ~ +85 | ℃ |
l规格
除特别说明,所示规格取自TA=25℃及VCC=+5.0V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 3.6 | 5 | 5.5 | V |
工作电流 | IC | 500 | 67(待机) | 1270(33dBm) | mA |
工作频率 | FREQ | - | 865~868(ETSI) 902~928(FCC) | - | MHz |
射频端口输出功率 | PRF | 5 | 33 | dBm | |
接收灵敏度 | SR | -74(使用E310) -81(使用E510) -87(使用E710) | dBm |
接口
1. PIN1-19
序号 | 符号 | 描述 |
1 | GND | 地 |
2 | GND | 地 |
3 | VCC | 电源 |
4 | VCC | 电源 |
5 | GPO1 | 通用输出口1 |
6 | GPO2 | 通用输出口2 |
7 | GPI1 | 通用输入口1 |
8 | BUZZER | 蜂鸣器信号输出,高有效 |
9 | RXD | 串行通讯数据输入端 |
10 | TXD | 串行通讯数据输出端 |
11 | NC | 保留 |
12 | NC | 保留 |
13 | GPI2 | 通用输入口2 |
14 | EN | 使能端,高有效 |
15 | 485_CTRL | RS485方向控制 |
16 | LED1 | 读卡指示灯 |
17 | LED2 | 模块状态指示灯 |
18 | NC | 保留 |
19 | NC | 保留 |
PIN20-36
序号 | 符号 | 描述 |
20 | GND | 电源输出地 |
21 | VOUT | 电源输出(3.3V) |
22 | ANT_C5 | 外接射频开关芯片控制引脚5 |
23 | ANT_C4 | 外接射频开关芯片控制引脚4 |
24 | ANT_C3 | 外接射频开关芯片控制引脚3 |
25 | ANT_C2 | 外接射频开关芯片控制引脚2 |
26 | ANT_C1 | 外接射频开关芯片控制引脚1 |
27 | GND | 射频地 |
28 | GND | 射频地 |
29 | ANT | 模块射频输出端 |
30 | GND | 射频地 |
31 | GND | 射频地 |
32 | GND | 射频地 |
33 | GND | 射频地 |
34 | GND | 射频地 |
35 | NC | 保留 |
36 | NC | 保留 |

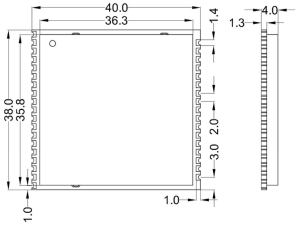

机械特性(单位:mm)
应用资料
1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;
2. 其他通讯协议资料详见该产品用户手册。
注:
1. 说明书如有变化,请以最新版本为准。
2. 我司保留最终解释权。
