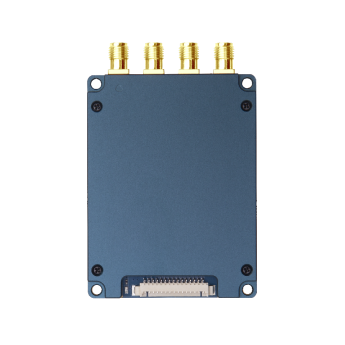

超高频E系列4口RFID模块 7182M

点击:
在线订购
产品详情


型号:7182M

      5182M

      3182M

尺寸77.2mmx51mmx7.7mm

重量:55g



简介

基于E710芯片设计,Gen2 Extension Ready,极致发挥芯片潜能,多标签防冲突能力突出,四端口大吞吐量协调设计,完善的热平衡规划,高性能表现恒定持久,充分满足仓储物流服装产线零售等领域高性能RFID系统要求,同时提供基于E510E310的子版本选择



特点

l完全自主知识产权设计;

l分别基于IMPINJ E710/E510/E310芯片设计,充分支持符合18000-6CEPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能;

l工作频率860MHz~960MHz(可以按不同国家或地区要求调整);

l以广谱跳频(FHSS)或定频发射方式工作;

l输出功率达至33dBm(可调);

l支持外接天线;

l读取距离>12M*(外接8dBi天线,标签E41);

l标签询查速度*达至1000/秒(使用E710)或600/秒(使用E510)或350/秒(使用E310);

l标签缓存区 1000张标签 @ 96bit EPC

l低功耗设计,+4.5V ~ +5.5V供电;

l4SMA天线接口;

l支持RSSI

l4GPIO接口(2输入2输出);

l支持RS232串行通讯接口(3.3V TTL电平);

l稳定性高,外置散热片空气冷却散热;

l支持Firmware在线升级;

有效读取距离和标签询查速度与天线,电子标签及工作环境等直接相关。



电特性

l极限参数

项目

符号

数值

单位

电源电压

VCC

6

V

工作温度

TOPR

-20 ~ +65

储藏温度

TSTR

-40 ~ +85

l规格

除特别说明,所示规格取自TA25℃VCC+5.0V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

4.5

5

5.5

V

工作电流

IC

410

100(待机)

115030dBm

150033dBm

mA

工作频率

FREQ

-

865~868(ETSI)

902~928(FCC)

-

MHz

射频端口输出功率

PRF

5


33

dBm

接收灵敏度

SR


-74(使用E310

-81(使用E510

-87(使用E710


dBm



接口


序号

焊盘序号

符号

描述

1

1

GND

2

1

GND

3

2

VCC

电源

4

2

VCC

电源

5

4

GPO1

通用输出口13.3VTTL电平)

6


GPO2

通用输出口23.3VTTL电平)

7


GPI1

通用输入口13.3VTTL电平)

8


BUZZER

蜂鸣器输出,高电平有效

已驱动,可输出电流

9

5

RXD

串行通讯数据输入端

10

6

TXD

串行通讯数据输出端

11


Reserved

保留

12


Reserved

保留

13

3

GPI2

通用输入口23.3VTTL电平)

14


EN

使能端,高电平有效

(可选择内部10k电阻上拉至VCC

15


RS485_CTRL

RS485方向控制

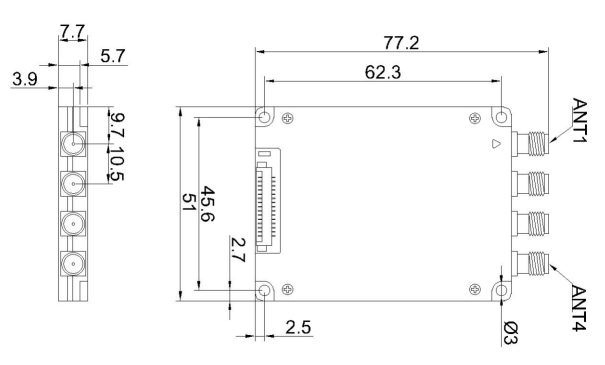

机械特性(单位:mm


应用资料

1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见该产品用户手册。
