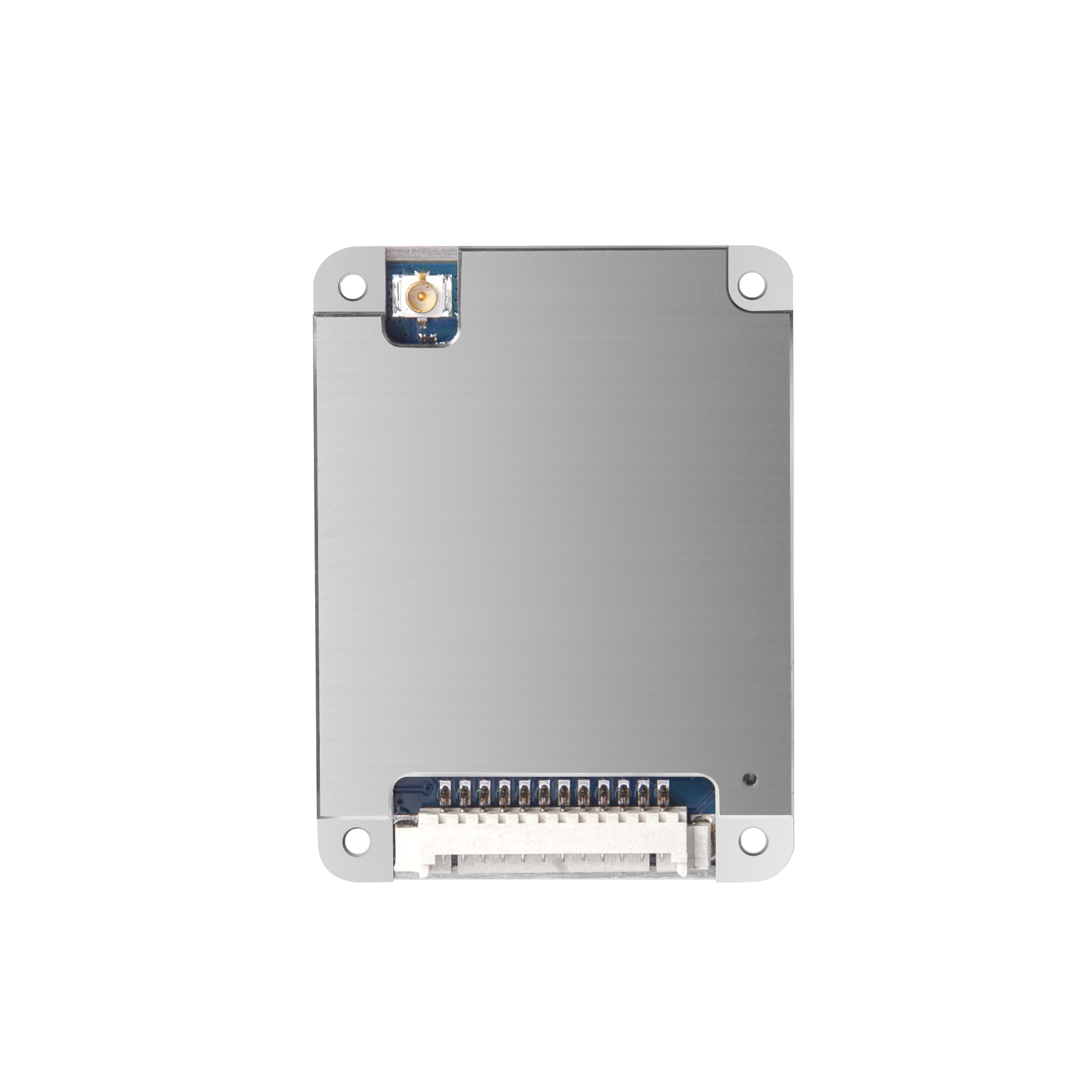

超高频E系列RFID打印机模块 4030MP

点击:
在线订购
产品详情



型号:74030MP

      54030MP

      34030MP

尺寸:40mmx30mmx5.6mm

重量:10g



简介

基于E710芯片设计,Gen2 Extension Ready,内置正交分解式打印机专用标签定位和校准算法,轻松面对小尺寸密集排列标签等复杂打印环境、完美满足不同结构RFID打印机对于多品类、多场景标签的全方位打印需求,同时提供基于E510E310的子版本选择。



特点

l完全自主知识产权设计;

l分别基于IMPINJ E710/E510/E310芯片设计,充分支持符合18000-6CEPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能

l工作频率860MHz~960MHz(可以按不同国家或地区要求调整)

l以广谱跳频(FHSS)或定频发射方式工作;

l输出功率达至30dBm(可调);

l支持外接天线,IPEX天线接口;

l读取距离>10M*(外接8dBi天线,标签E41);

l标签询查速度*达至1000/(使用E710)或600/(使用E510)或350/(使用E310);

l标签缓存区 1000张标签 @ 96bit EPC

l低功耗设计,+3.6V ~ 5.5V供电;

l支持RSSI

l稳定性高,空气冷却散热,无需外置散热片;

l可连续24小时×365天工作;

l支持Firmware在线升级;

有效读取距离和标签询查速度天线,电子标签及工作环境等直接相关。



电特性

l极限参数

项目

符号

数值

单位

电源电压

VCC

6

V

工作温度

TOPR

-20 ~ +65

储藏温度

TSTR

-40 ~ +85





l规格

除特别说明,所示规格取自TA25VCC+5.0V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

3.6

5

5.5

V

工作电流

IC

500

67待机

100030dbm

mA

工作频率

FREQ

-

865~868(ETSI)

902~928(FCC)

-

MHz

射频端口输出功率

PRF

5


30

dBm

接收灵敏度

SR


-74使用E310

-81使用E510

-87使用E710


dBm

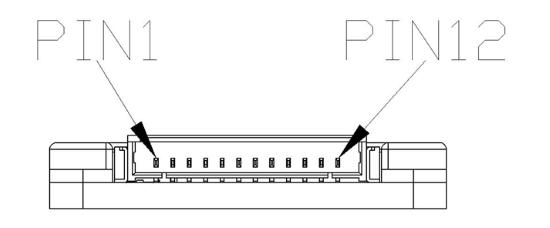

接口


序号

符号

描述

1

GPI

通用输入口

2

EN

使能端,高电平有效

3

LED1

LED输出,高电平有效,未驱动

4

RXD

串行通讯数据输入端

5

TXD

串行通讯数据输出端

6

GPO

通用输出口

7

GND

8

GND

9

Reserved

保留

10

Reserved

保留

11

VIN

电源(3.6V~5.5V输入)

12

VIN

电源(3.6V~5.5V输入)

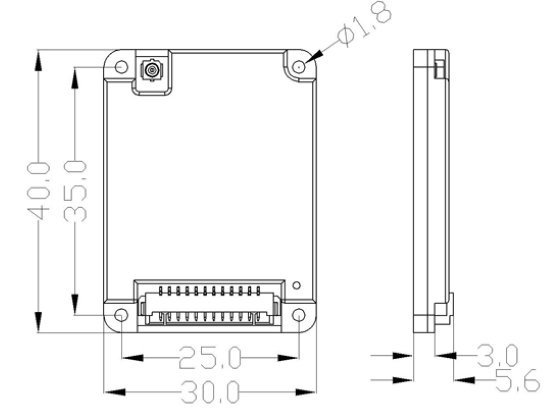

机械特性(单位:mm






应用资料

1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见该产品用户手册。



注:

1. 说明书如有变化,请以最新版本为准。

2. 司保留最终解释权。
