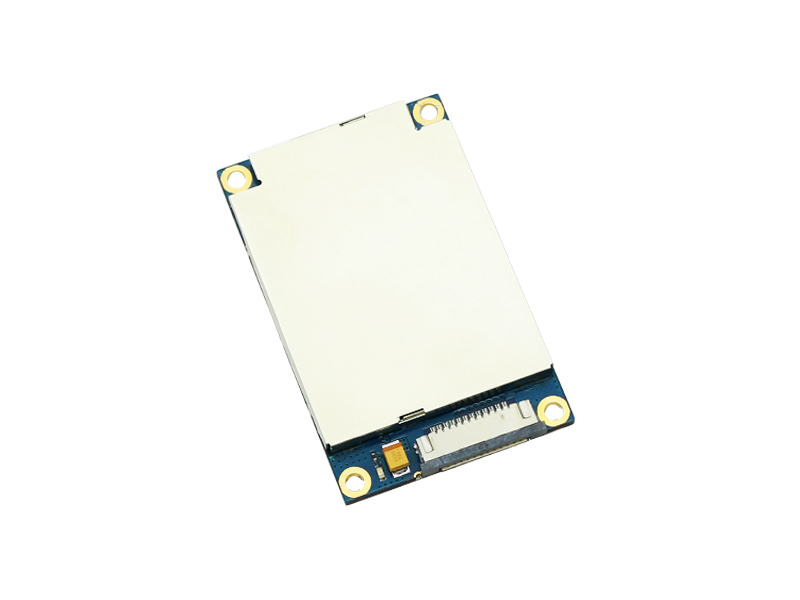

R2000超高频嵌入式读写模块

型号：U9885M

尺寸：55.7mm x 35.5mm x 5.0mm

简介

U9885M是一款高性能低功耗的嵌入式UHF超高频电子标签读写模块，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

特点

• 完全自主知识产权设计

• 充分支持EPC C1G2（ISO18000-6C）、ISO18000-6B协议

• 工作频率865~868MHz/902～928MHz（可以按不同国家或地区要求调整）

• 以广谱跳频（FHSS）或定频发射方式工作

• 输出功率软件可调，步进间隔1db，大30dbm

• 读取距离＞8m（外接6dBiL天线，标签E41）

• 支持RSSI

• 峰值标签询查速度 >700张/秒

• 标签缓存区 1000张标签 @ 96bit EPC

• MMCX-J型天线接口

• 低功耗设计，宽工作电压，单+3.6V~+5V供电

• 4路GPIO接口（2输入2输出）

• 支持RS232串行通讯接口（3.3V TTL电平）

• 稳定性高，外置散热片空气冷却散热

• 支持Firmware在线升级

机械特性（单位mm）：

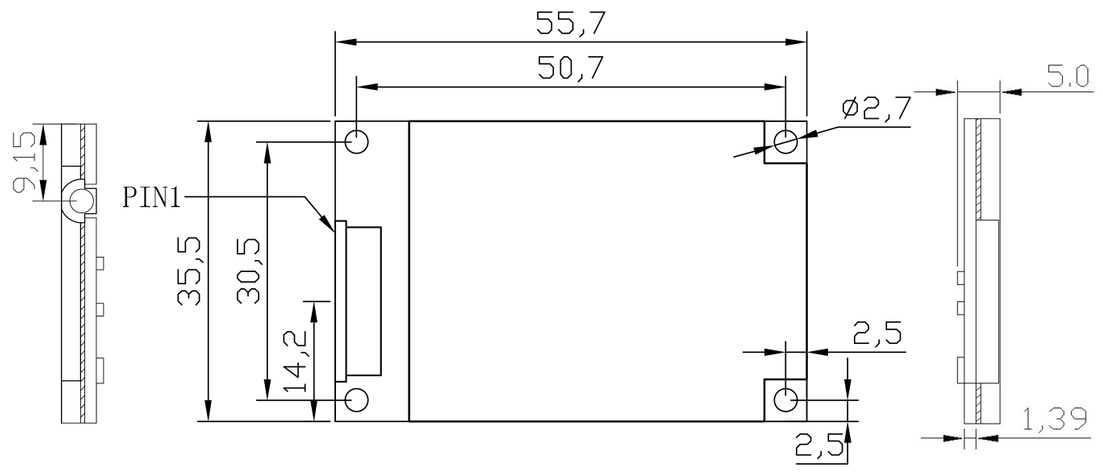

图1：尺寸参数图

   极限参数

规格

接口

1. 1.主机FPC连接器接口

接口采用SFW12R-1STE1LF，12PIN，1mm间距

应用资料

1. 1.用户使用U9885M进行读写器设计时，必须充分考虑良好的散热设计，应使模块需散热位置和读写器底板充分接触，并在接触面涂抹导热脂以降低热阻；

2. 2.其他通讯协议资料详见U9885M/U9882/U9883M用户手册。
