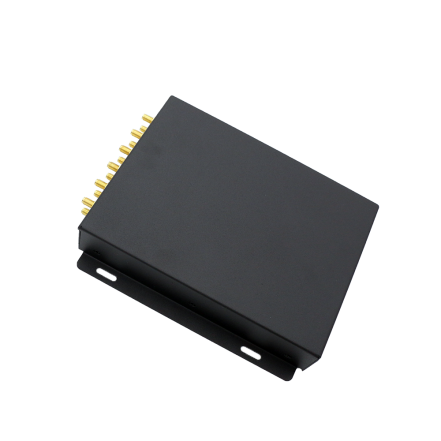

超高频E系列超大功率16口RFID模块 7199MHP

点击:
在线订购
产品详情


型号:7199MHP

      5199MHP

      3199MHP

尺寸140mmx114mmx8mm

重量:233g


简介

7199MHP/5199MHP/3199MHP是高性能的嵌入式UHF超高频电子标签读写模块,完全自主知识产权设计,结合专有的高效碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、个人身份识别、会议签到系统门禁系统防伪系统及生产过程控制等多种无线射频识别(RFID)系统。



特点

l完全自主知识产权设计;

l分别基于IMPINJ E710/E510/E310芯片设计,充分支持符合18000-6CEPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能;

l工作频率860MHz~960MHz(可以按不同国家或地区要求调整);

l以广谱跳频(FHSS)或定频发射方式工作;

l输出功率达至35dBm(可调);

l特制高隔离方案,各天线端口之间隔离度可达75dB

l支持外接天线16SMA天线接口;

l读取距离>20M*(外接8dBi天线,标签E41);

l标签询查速度*达至1000/秒(使用E710)或600/秒(使用E510)或350/秒(使用E310);

l标签缓存区 1000张标签 @ 96bit EPC

l低功耗设计,+4.5V ~ +5.5V供电;

l支持RSSI

l4GPIO接口(2输入2输出);

l支持RS232串行通讯接口(3.3V TTL电平);

l稳定性高,外置散热片空气冷却散热;

l支持Firmware在线升级;

 有效读取距离和标签询查速度与天线,电子标签及工作环境等直接相关。



电特性

l极限参数

项目

符号

数值

单位

电源电压

VCC

6

V

工作温度

TOPR

-20 ~ +65

储藏温度

TSTR

-40 ~ +85


l规格

除特别说明,所示规格取自TA25℃VCC+5.0V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

4.5

5

5.5

V

工作电流

IC

1150

100(待机)

3000(35dBm)

mA

工作频率

FREQ

-

865~868(ETSI)

902~928(FCC)

-

MHz

射频端口输出功率

PRF

5


35

dBm

接收灵敏度

SR


-74(使用E310

-81(使用E510

-87(使用E710


dBm

各端口之间隔离度

IBP


75


dB



接口


序号

焊盘序号

符号

描述

1

2

GND

2

2

GND

3

1

VCC

电源

4

1

VCC

电源

5

4

GPO1

通用输出口13.3VTTL电平)

6


GPO2

通用输出口23.3VTTL电平)

7


GPI1

通用输入口13.3VTTL电平)

8


BUZZER

蜂鸣器输出,高电平有效

已驱动,可输出电流

9

5

RXD

串行通讯数据输入端

10

6

TXD

串行通讯数据输出端

11


Reserved

保留

12


Reserved

保留

13


GPI2

通用输入口23.3VTTL电平)

14

3

EN

使能端,高电平有效

(可选择内部10k电阻上拉至VCC

15


RS485_CTRL

RS485方向控制

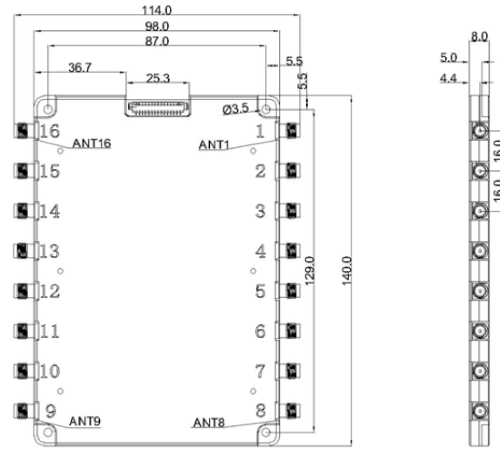

机械特性(单位:mm




应用资料

1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见该产品用户手册。





注:

1. 说明书如有变化,请以最新版本为准。

2. 司保留最终解释权。
