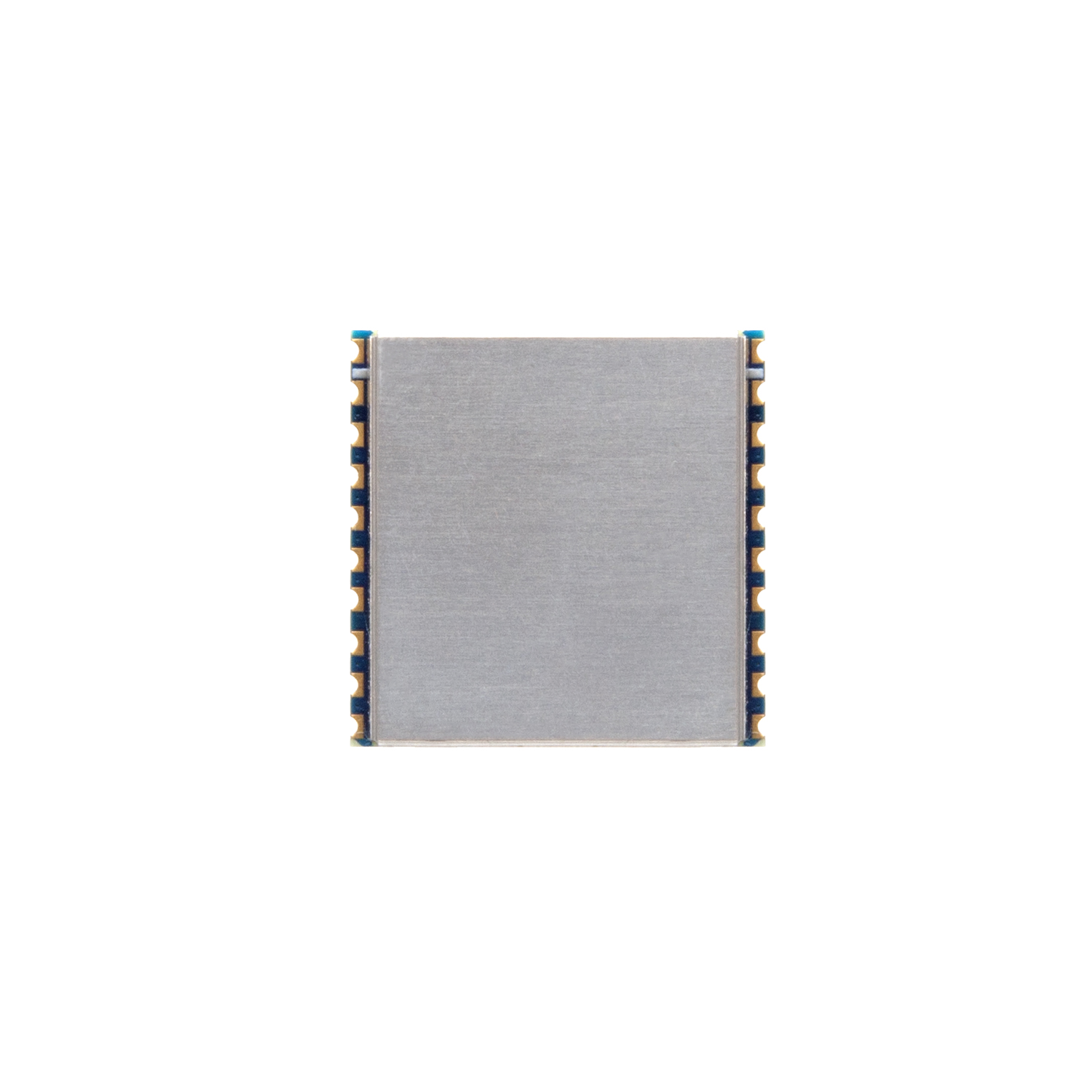

超高频E系列嵌入式RFID模块 1919M

点击:
在线订购
产品详情


型号:71919M

      51919M

      31919M

尺寸:19 x 19 x 3.5mm



简介

基于E310芯片设计,Gen2 Extension Ready,极限小尺寸,低功耗,低成本,贴片工艺,最大RF输出27dbm,是各类小型桌面和移动设备的最佳选择,同时提供基于E710E510的子版本选择



特点

l完全自主知识产权设计;

l分别基于IMPINJ E710/E510/E310芯片设计,充分支持符合18000-6CEPC C1G2)协议标准的电子标签,优异的多标签防碰撞功能;

l工作频率860MHz~960MHz(可以按不同国家或地区要求调整);

l以广谱跳频(FHSS)或定频发射方式工作;

l输出功率达至27dBm(可调);

l邮票孔支持连接外接天线

l读取距离>6M*(外接8dBi天线,标签E41);

l标签询查速度*达至1000/秒(使用E710)或600/秒(使用E510)或350/秒(使用E310);

l标签缓存区 1000张标签 @ 96bit EPC

l低功耗设计,+3.6V ~ 5.5V供电;

l支持RSSI

l可连续24小时×365天工作;

l支持Firmware在线升级;

有效读取距离和标签询查速度与天线,电子标签及工作环境等直接相关。



电特性

l极限参数

项目

符号

数值

单位

电源电压

VCC

6

V

工作温度

TOPR

-20 ~ +65

储藏温度

TSTR

-40 ~ +85

l规格

除特别说明,所示规格取自TA25℃VCC+5V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

3.6

5

5.5

V

工作电流

IC(工作)

IC(待机)

360

67(待机)

60027dBm

mA

工作频率

FREQ

-

865~868ESTI

902~928FCC

-

MHz

射频端口输出功率

PRF

5


27

dBm

接收灵敏度

SR


-74(使用E310

-81(使用E510

-87(使用E710


dBm

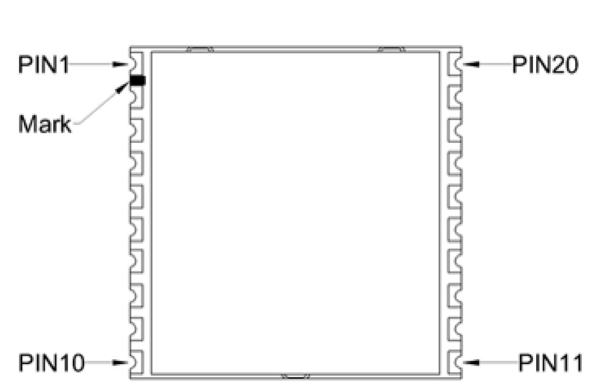

接口


序号

符号

描述

1

VCC

电源

2

GND

3

EN

使能,高有效

4

GPO2

通用输出23.0V

5

GPI1

通用输入1,适配3.3V电平

6

GPI2

通用输入2,适配3.3V电平

7

RXD

串行通讯输入,适配3.3V电平

8

TXD

串行通讯输出,适配3.3V电平

9

RST

模块复位端,低有效

10

GPO1

通用输出13.0V

11

GND

12

ANT

天线

13

GND

14

GND

15

NC

保留

16

NC

保留

17

NC

保留

18

NC

保留

19

VOUT

3.0V输出(20mA

20

GND

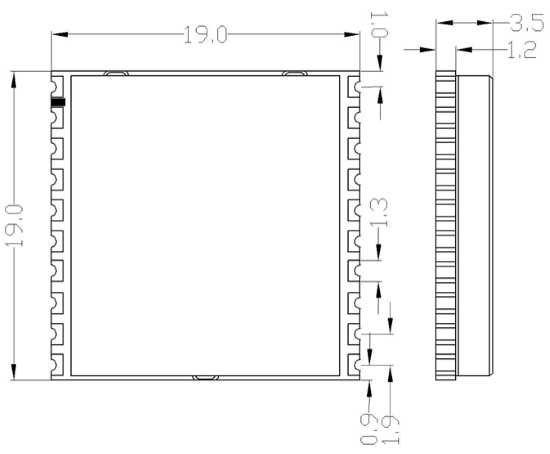

机械特性(单位:mm






应用资料

1. 用户使用该产品进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见该产品用户手册。




注:

1. 说明书如有变化,请以最新版本为准。

2.我司保留最终解释权。
