E710四通道超高频电子标签读写模块

在线订购
产品详情

高性能嵌入式超高频电子标签读写模块


型号:E710四口模块

尺寸:  67.5mmx51mmx7.75mm


简介

E710四口模块是一款高性能的嵌入式UHF超高频电子标签读写模块,完全自主知识产权设计,结合专有的高效碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

特点

完全自主知识产权设计

基于IMPINJ E710读写引擎设计,充分支持EPC C1G2ISO18000-6C)协议

工作频率865~868MHz/902928MHz(可以按不同国家或地区要求调整)

以广谱跳频(FHSS)或定频发射方式工作

输出功率软件可调,步进间隔1db,最大33dbm

读取距离达至10m(外接6dBiL天线,标签E41

支持RSSI

峰值标签询查速度达至1000/

标签缓存区 1000张标签 @ 96bit EPC

4SMA天线接口

低功耗设计,单+3.8V~+5V供电

4GPIO接口(2输入2输出)

支持RS232串行通讯接口(3.3V TTL电平)

稳定性高,外置散热片空气冷却散热

支持Firmware在线升级



电特性

极限参数

项目

符号

数值

单位

电源电压

VCC

5.5

V

工作温度

TOPR

-20+55

贮藏温度

TSTR

-40+85



规格

项目

符号

最小

典型

最大

单位

电源电压

VCC

3.8

5

5.25

V

工作电流

IC


1500

2500

mA

工作频率

FREQ

860


960

MHz

射频输出功率

PRF

0


33

dBm

接收灵敏度

SR


-86


dBm

尺寸

L×W×H


67.5×51×7.75


mm

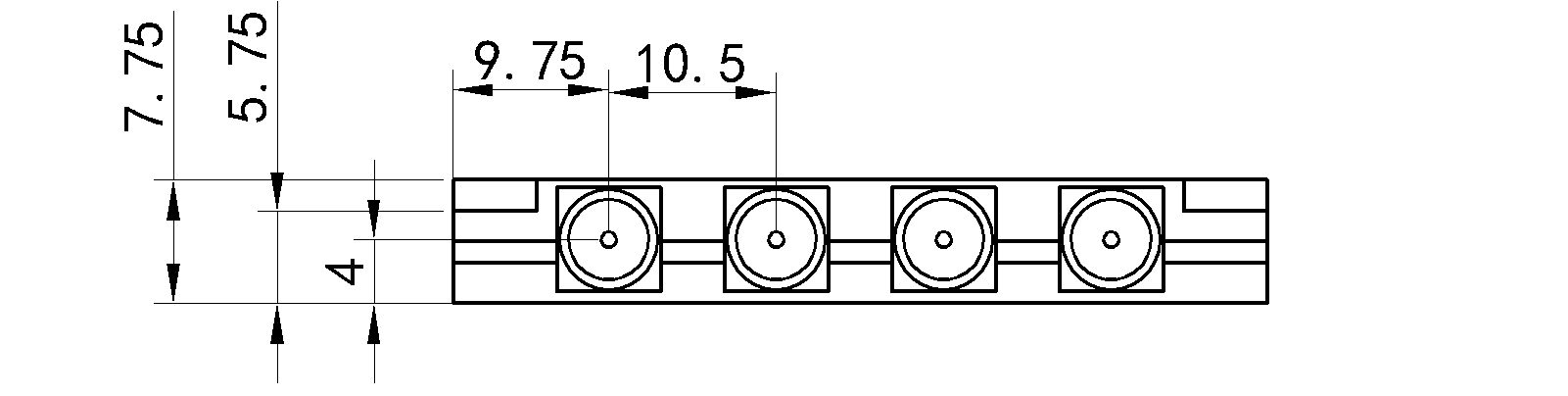

机械特性(单位mm):



主机接口


插座序号

底面焊盘序号

符号

描述

1

1

GND

2

1

GND

3

2

VCC

电源

4

2

VCC

5

4

GPO1

通用输出口(3.3VTTL电平)

6


GPO2

7


GPI1

通用输入口(3.3VTTL电平)

8


BUZZER

蜂鸣器输出,高电平有效

已驱动,可输出电流

9

5

RXD

串行通讯数据输入端

10

6

TXD

串行通讯数据输出端



11


Reserved

保留

12


Reserved

13


GPI2

通用输入口(3.3VTTL电平)

14

3

EN

使能端,高电平有效

(可选择内部10k电阻上拉至VCC

15


RS485_CTRL

RS485方向控制

应用资料



1. 用户使用E710四口模块进行读写器设计时,必须充分考虑良好的散热设计,应使模块需散热位置和读写器底板充分接触,并在接触面涂抹导热脂以降低热阻;

2. 其他通讯协议资料详见E710四口模块用户手册。


注:

1. 说明书如有变化,请以最新版本为准。

2. 上海舜识物联网有限公司保留最终解释权。
