一、 项目背景与需求

        随着新能源汽车的快速普及，充电桩作为核心基础设施，其安全性与可靠性日益重要。充电过程中，大电流通过充电枪、电缆连接器、开关触点等部位极易产生过热现象，轻则加速设备老化，重则引发火灾。传统人工巡检或固定点测温方式存在效率低、盲区多、实时性差等痛点，无法满足海量充电桩的安全监控需求。

二、 应用目标

实时精准监测： 对充电桩关键发热点（如充电枪枪头、线缆连接器、功率模块散热片、母线排连接处等）温度进行连续、无线、多点监测。

早期预警与告警： 在温度异常升高超过阈值时，立即发出多级预警（，防患于未“燃”。

远程运维与诊断： 提供远程温度数据访问和历史趋势分析，辅助故障定位与预防性维护决策。

提升安全性与可靠性： 大幅降低因过热引发的充电桩故障和火灾风险，保障用户及财产安全。

优化运维效率与成本： 减少人工巡检频次和强度，实现预测性维护，降低整体运维成本。

三、 系统组成与工作原理

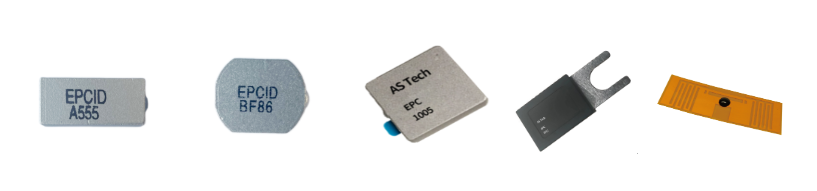

无源RFID温度传感标签：

核心部件： 集成微型温度传感器芯片和RFID天线。

特点： 无电池（无源），体积小巧，成本低廉，使用寿命长（通常可达10年以上），耐高温。

安装位置： 精准粘贴或绑定于需监测的发热点表面（如枪头内部触点附近、端子排螺丝处、IGBT模块散热基板）。

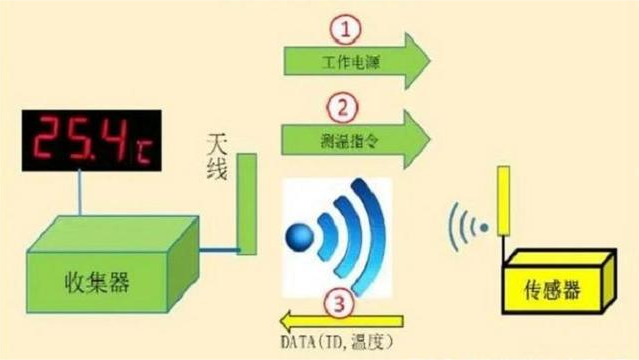

工作方式： 接收读写器发射的射频能量激活，采集当前温度数据，将数据编码后通过反向散射调制反射回读写器。

RFID固定式读写器/手持巡检仪：

固定式读写器：

部署于充电桩内部或附近（如充电桩控制柜内、枪座附近）。

持续或定时轮询其覆盖范围内的RFID温度标签。

读取标签ID和温度数据。

通过RS485/以太网/4G/5G等接口将数据传输至边缘网关或云平台。

手持巡检仪 ： 用于运维人员现场点检、故障排查或标签初始化。

边缘网关/数据处理单元 ：

部署在充电桩或充电场站本地。

接收并预处理来自多个读写器的原始温度数据（如数据过滤、聚合、阈值判断）。

减轻云端负担，实现快速本地响应（如触发本地声光报警器）。

云平台与监控中心：

接收、存储、管理来自所有充电桩的温度数据。

核心功能：

实时监控大屏： 全局展示场站/区域充电桩温度状态。

温度数据可视化： 提供单个标签温度历史曲线图、多标签对比分析。

智能告警引擎： 支持设定静态阈值（如枪头>85℃告警）和动态阈值（如温升速率过快告警）；配置多级告警策略和通知方式。

设备管理： 管理RFID温度标签、读写器等设备信息及状态。

运维管理： 生成告警工单、维护记录，支持工单流转与闭环。

报表与分析： 生成温度统计报表、告警统计报表、设备健康度评估报告。

用户终端：

运维人员APP/Web端： 接收告警通知、查看实时/历史数据、处理工单、执行远程操作。

场站管理人员大屏： 集中监控场站整体运行安全态势。

四、 关键应用点与优势

充电枪头温度监控：

痛点： 插拔磨损、接触电阻增大是过热主要风险点，位置隐蔽难监测。

方案： 在枪头内部关键触点附近部署微型RFID温度标签。

优势： 直接监测最危险部位，无线方式解决高压隔离难题，实时发现接触不良。

线缆与连接器温度监控：

痛点： 大电流线缆及连接端子易老化、松动发热。

方案： 在电缆接头、铜排连接处等安装标签。

优势： 覆盖传统监测盲区，多点布控，及时发现线缆异常温升。

功率模块散热监控：

痛点： 功率器件是主要热源，散热不良易导致性能下降或损坏。

方案： 在散热器关键位置（靠近芯片处）安装耐高温标签。

优势： 实时监测核心部件温度，辅助散热风扇控制策略优化，预防模块过热失效。

母线排/断路器连接点监控：

痛点： 大电流通路的螺丝连接点可能因松动、氧化导致电阻增大发热。

方案： 在关键连接点安装标签。

优势： 无源无线，部署灵活，避免传统测温需布线带来的绝缘和安全风险。

五、 系统优势总结

无线无源： 无需电池和布线，部署灵活，维护简单，尤其适合高压、旋转、封闭等特殊环境。

多点密集监测： 可低成本部署数十甚至上百个测温点，无盲区覆盖关键发热部位。

实时性强： 读写器可高频轮询（秒级甚至更短），实现准实时监控。

高可靠性： 无源设计寿命长，耐恶劣环境。

安全性高： 无电气连接，本质安全，满足充电桩高压隔离要求。

可扩展性好： 易于在现有充电桩上改造加装，也适用于新建桩。

综合成本低： 标签单价低，安装维护成本低，显著降低火灾风险和运维成本。

六、 实施建议

标签选型与安装：

选择耐温范围宽（如-40℃ ~ +150℃）、尺寸合适、抗金属干扰的标签。

确保标签与发热点表面良好热接触（使用导热胶）。

考虑电磁兼容性，优化标签天线位置和读写器功率。

读写器部署：

根据充电桩结构（单枪/双枪/充电堆）和监测点分布，确定读写器数量与安装位置，确保覆盖所有标签。

选择工业级读写器，适应户外温湿度变化和电磁环境。

网络与平台：

确保数据传输网络的稳定性和带宽。

平台需具备高并发处理能力和数据存储能力，支持灵活配置告警规则。

运维流程：

制定基于温度告警的应急响应流程和预防性维护计划。

定期对标签和读写器进行功能检查。

结语

       RFID无线测温技术为新能源充电桩的安全运行提供了一种创新、高效、低成本的解决方案。通过无源、无线、多点实时监测关键部位温度，能够有效预防过热故障和火灾风险，实现从“被动抢修”到“主动预防”的运维模式转变。随着技术的成熟和成本的进一步降低，RFID测温将成为智能充电桩不可或缺的安全卫士，为新能源汽车产业的健康发展保驾护航。该方案具有广阔的应用前景和显著的推广价值。
