RFID技术点亮开关柜无线测温新征程

作者:RFID电力测温 发布时间:2024-08-02 11:56:56点击:


一、RFID 技术在开关柜无线测温中的应用背景

在电力系统中,开关柜是至关重要的设备之一。由于开关柜内的电气连接点通常承载着高电流和高电压,在运行过程中容易产生过热现象。如果不能及时监测和控制温度,可能会导致设备故障、停电甚至引发火灾等严重后果。因此,对开关柜进行准确有效的温度监测至关重要。

传统的测温方式,如热电偶、热电阻等,存在布线复杂、易受电磁干扰、难以实现实时监测等局限性。而 RFID 技术的出现为开关柜的温度监测提供了一种全新的解决方案。

二、RFID 技术用于开关柜无线测温的原理

RFID 技术即无线射频识别技术,它通过射频信号自动识别目标对象并获取相关数据。

开关柜无线测温系统中,通常会在需要监测温度的部位安装带有温度传感器RFID标签。这些标签能够实时感知温度变化,并将温度数据转换为射频信号发送出去。

读写器则负责接收这些射频信号,并将其传输给后台的控制系统进行处理和分析。通过这种方式,实现了对开关柜内温度的非接触式、实时监测。

例如,一个安装在开关柜母线接头处的 RFID 温度标签,能够精确地测量接头的温度,并将数据快速传输给读写器。

三、RFID 技术在开关柜无线测温系统中的优势

1. 非接触式测温:无需与被测物体直接接触,避免了对设备运行的干扰,同时也减少了设备的磨损和故障风险。

2. 穿透能力强:能够穿透开关柜的外壳和绝缘材料,准确测量内部关键部位的温度。

3. 安装简便:RFID 标签体积小、重量轻,安装过程简单快捷,不会对开关柜的结构和性能造成影响。

4. 实时数据传输:能够实时将温度数据传输到监控系统,使运维人员能够及时掌握设备的运行状态。

四、RFID 技术在开关柜无线测温系统中的应用和和发展趋势

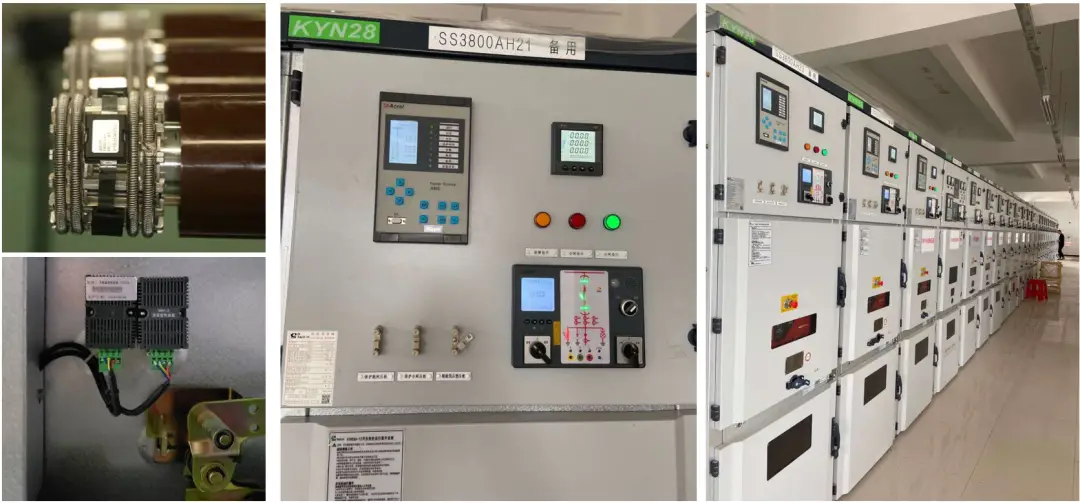

1. 目前,RFID无线测温系统已在多个变电站和配电室内安装运行,有效监控开关柜动触头的发热风险,受到广泛用户欢迎和认可,展现出广阔的市场空间  。

2. 随着科技水平的提升,无线测温技术的研发与应用引起了国内外专家学者的广泛关注。这些技术不仅用于开关柜的温度检测,还广泛应用于其他关键部分的温度实时检测与长期监测,以避免温度过高现象和重大安全事故 。

总的来说,RFID技术在开关柜无线测温系统中的应用不仅提高了电力系统的安全性和稳定性,还为其他行业的温度监测提供了新的解决方案,展现了其在智能化温度监测领域的巨大潜力。随着技术的进一步发展和应用需求的增长,RFID测温传感器有望在更多领域得到广泛应用。



RFID无线测温相关设备:

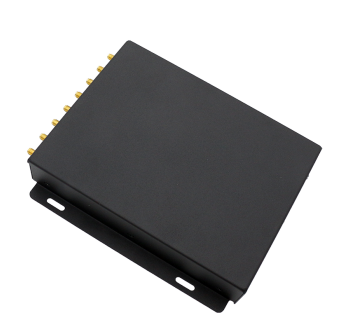

RFID测温读写器


完全自主知识产权设计

工作频率840~960MHz

基于Impinj E710读写引擎设计

输出功率达至33dBm(可调)

支持8个外接SMA天线接口

支持Modbus RTU工作模式

支持超高频测温标签

低功耗设计,宽电压9-24V工作模式

支持2路485接口,支持Modebus协议

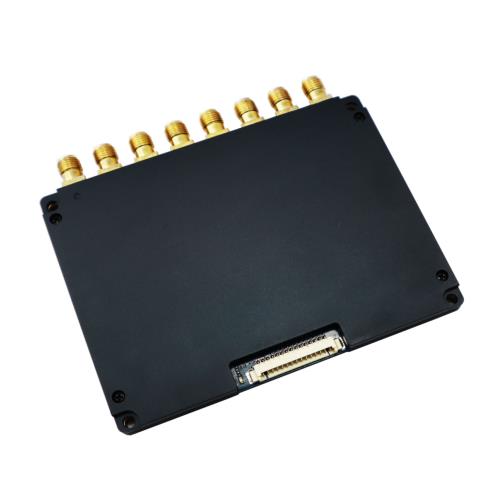

RFID测温模块


完全自主知识产权设计

工作频率840~960MHz

基于Impinj E710读写引擎设计

输出功率达至33dBm(可调)

支持8个外接SMA天线接口

支持TTL通讯接口

支持超高频测温标签

低功耗设计,电压5V

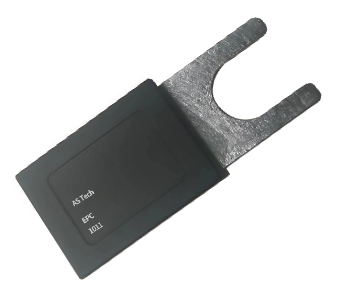

RFID测温标签


CW7535U标签是一款应用在金属表面的测温标签。该测温标签采用了RFID无源无线传输技术,并在芯片内集成了超低功耗温度传感器,可用来监测接触点温度,是无源无线RFID温度检测系统的终端。

产品特点:

 可直接接触测温点,测温范围大、精度高、耐高温

 温度数据实时传输,便于监控

 无源器件,使用安全,免维护

 独立ID,身份唯一,可定制

 多标签传感,数据不混淆、不干扰

可使用螺母固定或夹具固定

用途:

 电网高压变电、低压配电设施的关键温度监测点

 机房、产线、设备等,需要温度监测点

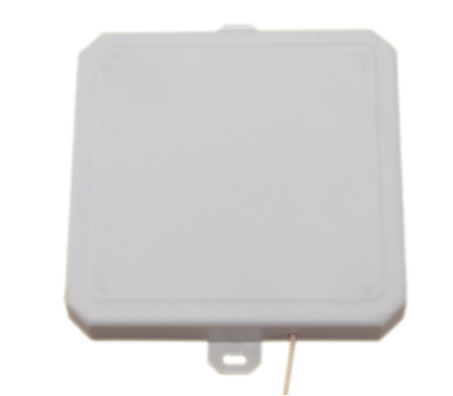

RFID测温天线


电气性能 Electrical Specifications

频率范围 Frequency Range(MHz) :902-928

增益Gain(dBi):6dBi

半功率角Beam Width(°):Hor:106 Ver:106

驻波比VSWR(°):≤1.3

阻抗Impedance(Ω):50

极化方式Polarization( °):圆极化

轴比axial ratio(dB):≤2

大功率MAX.Power(W):50

防雷保护Lightning protection :直流接地
