2882lite点亮LED读写器

在线订购
产品详情

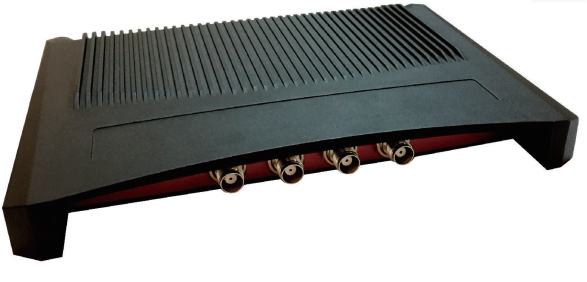

UHF超高频高性能电子标签分体机









UHFReader288MP超高频高性能电子标签分体机



型号:2882lite

尺寸:268/240 x 181 x 28 mm

净重:1180g




简介

   2882lite是一款高性能的UHF超高频电子标签读写器,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。



特点

         完全自主知识产权设计;

         工作频率840960MHz(可以按不同国家或地区要求调整);

         基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2ISO18000-6B标准的电子标签;

         以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能,峰值标签巡查速度大于700/

         输出功率达至33dBm(可调);

         支持4个外接TNC天线接口,支持天线自动微调谐和天线检测;

         应答工作模式和实时巡查工作模式;

         标签缓存容量:1000@96bitsEPC

         支持EPCTID两种防冲突模式;

         低功耗设计,单+9V电源供电,可选配POE供电方式

         支持RS232USBSlave)、可选配RJ45TCP/IP等多种通讯接口;

         提供动态连接库(DLL)及演示软件源代码,支持二次开发;

         精致小巧设计,满足多种应用场合需求



电特性

        极限参数

项目

符号

数值

单位

电源电压

VCC

16

V

工作温度

TOPR

-20+55

贮藏温度

TSTR

-20+85

        规格

除特别说明,所示规格取自TA25VCC+9V工作条件下

项目 ITEM

符号

典型

单位

电源电压

VCC

8

9

12

V

工作电流

IC



0.5

1.2

A

工作频率

FREQ

840

860~868

902~928

960

MHz

尺寸

L x W x H



268 x181 x28



mm



接口

UHFReader288MP超高频高性能电子标签分体机

1.电源接口DC JACK

序号

符号

描述

Central

PWR

9V电源

Outer

GND



2USB接口

3. 串行通讯接口RS232 DB9 Female

序号

符号

描述

1

NC

保留

2

TXD

串行通讯数据输出

3

RXD

串行通讯数据输入

4

NC

保留

5

GND

信号地

6

NC

保留

7

NC

保留

8

NC

保留

9

NC

保留

4.  通用输入输出接口GPIO DB15 Female

序号

符号

描述

1

NC

保留

2

NC

保留

3

Input1

通用光耦隔离输入端1

4

Input2

通用光耦隔离输入端2

5

Output1

通用光耦隔离1

6

Output1

通用光耦隔离1

7

Output2

通用光耦隔离2

8

Output2

通用光耦隔离2

9

Input1

通用光耦隔离输入端1

(通过1k电阻上拉到3.3V,可以选择下拉到地)

10

Input2

通用光耦隔离输入端2

(通过1k电阻上拉到3.3V,可以选择下拉到地

11

NC

保留

12

GND

信号地

13

NC

保留

14

NC

保留

15

NC

保留

5TCPIP网络接口RJ45

6TNC天线接口 ANT1~ANT4
