RFID技术介绍

       无线射频识别即射频识别技术（Radio Frequency Identification，RFID），是自动识别技术的一种，通过无线射频方式进行非接触双向数据通信，利用无线射频方式对记录媒体（电子标签或射频卡）进行读写，从而达到识别目标和数据交换的目的，其被认为是21世纪具发展潜力的信息技术之一。

       无线射频识别技术通过无线电波不接触快速信息交换和存储技术，通过无线通信结合数据访问技术，然后连接数据库系统，加以实现非接触式的双向通信，从而达到了识别的目的，用于数据交换，串联起一个极其复杂的系统。在识别系统中，通过电磁波实现电子标签的读写与通信。根据通信距离，可分为近场和远场，为此读/写设备和电子标签之间的数据交换方式也对应地被分为负载调制和反向散射调制。

完整的RFID系统由读写器(Reader)、电子标签(Tag)和数据管理系统三部分组成。

一：阅读器是将标签中的信息读出，或将标签所需要存储的信息写入标签的装置。根据使用的结构和技术不同，阅读器可以是读/写装置，是RFID系统信息控制和处理中心。在RFID系统工作时，由阅读器在一个区域内发送射频能量形成电磁场，区域的大小取决于发射功率。在阅读器覆盖区域内的标签被触发，发送存储在其中的数据，或根据阅读器的指令修改存储在其中的数据，并能通过接口与计算机网络进行通信。

二：标签(Tag)：由耦合元件及芯片组成，每个标签具有的电子编码，高容量电子标签有用户可写入的存储空间，附着在物体上标识目标对象。

三： RFID系统中的软件组件主要完成数据信息的存储、管理以及对RFID标签的读写控制，是独立于RFID硬件之上的部分。RFID系统归根结底是为应用服务的，读写器与应用系统之间的接口通常由软件组件来完成。一般，RFID软件组件包含有：

①边沿接口；

②中间件，即为实现所采集信息的传递与分发而开发的中间件；

③企业应用接口，即为企业前端软件，如设备供应商提供的系统演示软件、驱动软件、接口软件、集成商或者客户自行开发的RFID前端软件等；

④应用软件，主要指企业后端软件，如后台应用软件、管理信息系统（MIS）软件等。

在传统RFID芯片上嵌入高精度超低功耗(1微瓦)温度传感器芯片，并内置512比特可擦写非易失性数据储存单元，供存储用户信息等数据。射频芯片通讯接口支持EPC Global C1G2 v1.2通信接口协议，用户读取芯片时除了能获得普通ID号之外，同时可获取即时温度信息。测量范围可达-40至+125摄氏度，常温单点校准后误差为1度，并且在35至42摄氏度之间时误差可小于0.1度，芯片拥有良好的一致性。

•   无源无线测温

•   测温范围宽，精度高

•  实时实效，稳定可靠

•  可耐受超过220℃的高温环境

•  抗金属设计，可满足金属表面测温

•  满足广泛的工业领域应用

•  安装调试方便

• 运维成本低

•电力系统的高压开关柜、环网柜、高压线缆接头、刀闸开关等重要设备，在长期运行中可能出现设备老化，表面氧化、腐蚀，紧固螺栓松动等问题。加上很多电力设备长期高负荷运行，容易引发温度异常。如不及时发现处理，可能引起熔融、燃烧甚至爆炸等安全事故。另一方面，电力设备的电气特性要求监测系统以无源无线的方式采集温度，同时要求监测系统可对设备关键节点（如母排、动静触头、堵头等）温度进行实时记录并在大数据分析基础上进行安全预警

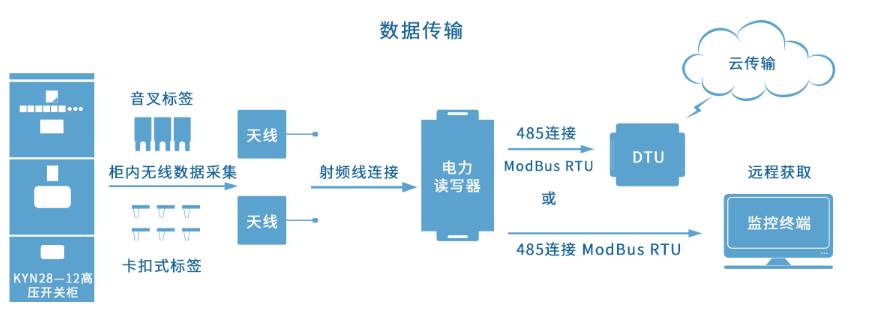

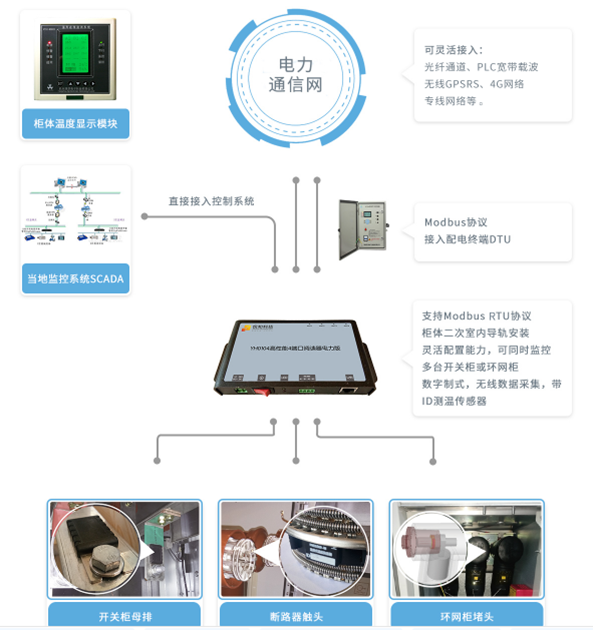

电力行业RFID测温系统介绍

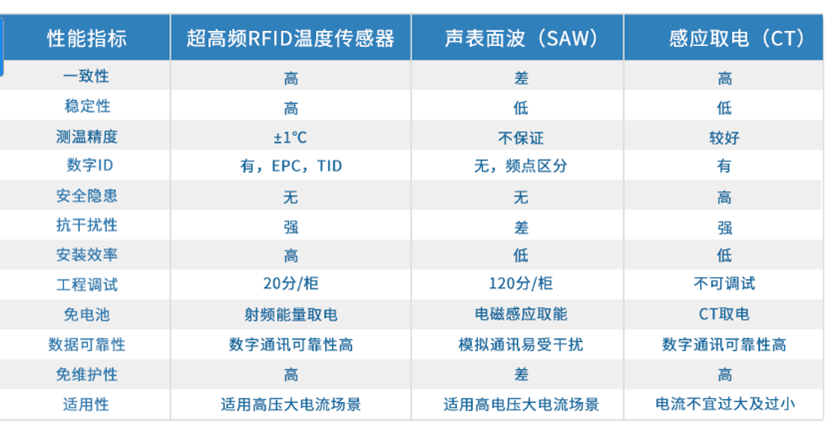

电力行业测温技术的对比介绍

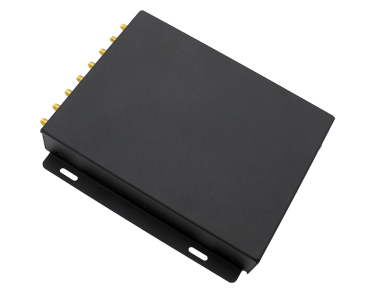

测温设备-读写器

•完全自主知识产权设计；

• 工作频率840～960MHz（可以按不同或地区要求调整）；

•基于Impinj R2000读写引擎设计，充分支持符合EPC CLASS1 G2标准的电子标签

• 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，；

•输出功率达至33dBm（可调）；

• 支持8个外接SMA天线接口；

•支持Modbus RTU工作模式；

•支持超高频测温标签；

•低功耗设计，宽电压9-24V工作模式；

• 支持2路RS485接口,支持Modebus协议；

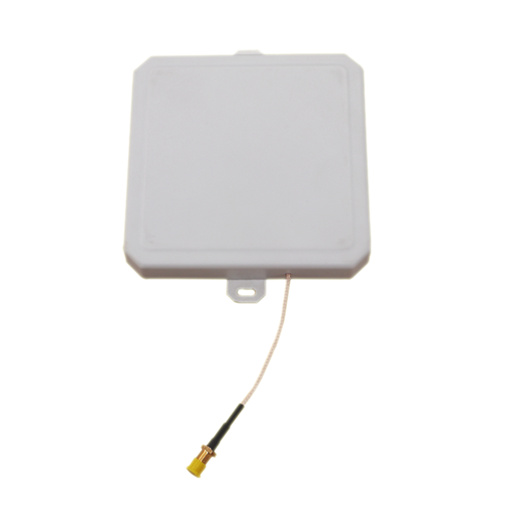

测温设备-天线

•电气性能 Electrical Specifications

•频率范围 Frequency Range(MHz) ：902-928

•增益Gain(dBi)：6dBi

•半功率角Beam Width(°)：Hor:106 Ver:106

•驻波比VSWR(°)：≤1.3

•阻抗Impedance(Ω)：50

•极化方式Polarization( °）：圆极化

•轴比axial ratio(dB)：≤2

•大功率MAX.Power(W)：50

•防雷保护Lightning protection ：直流接地

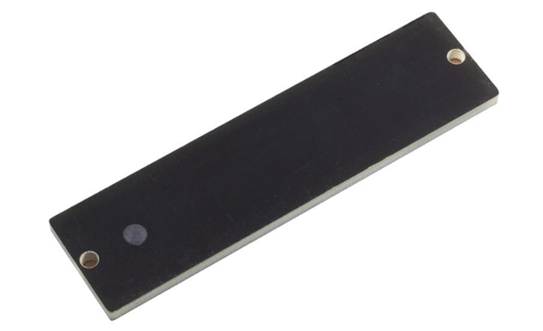

测温设备-标签

电气性能 Electrical Specifications

兼容协议：EPC Class 1 Gen 2 V1.2

工作频段：902MHz~928MHz

读取距离(EIRP=4W):3-10米

应用背景:金属表面优化

TID Memory容量:128bits

Epc Memory容量:96 bits

User Memory容量:160bits

尺寸：100*20*3.5mm

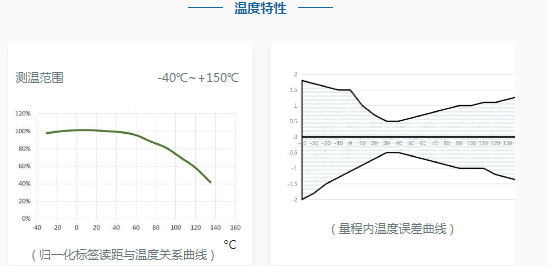

测温范围：-40℃~+150℃

材料：PCB基材

IP等级：IP65
