3299TZF-FZ32高频远距离3M3读写器

在线订购
产品详情

高频远距离电子标签读写器

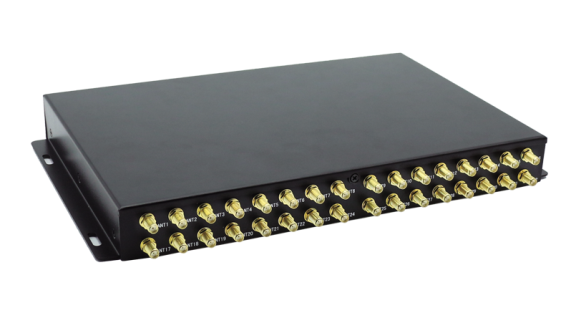

RR3299TZF-FZ32高频远距离电子标签读写器



型号:3299TZF-FZ32

尺寸:220mmx309mmx38mm

净重:1880g



简介

我司高频远距离电子标签读写器3299TZF-FZ32是一款高性能的ISO/IEC 18000-3 Mode3 EPC Class-1协议电子标签读写器,完全自主知识产权设计,全数字信号处理设计,结合专有的高效电子标签碰撞处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于智能书架、无人零售、物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。



特点

         完全自主知识产权设计;

         全数字信号处理设计,无需人工调节;

         支持ISO/IEC 18000-3 Mode3协议电子标签;

         射频输出功率0.5~7W可调;

         先进的标签碰撞处理算法,高识读率,典型标签处理速度超过200/秒;

         32SMA天线接口可直接配接50Ω标准RFID天线,有效距离达至90cm以上*

         支持天线工作状态检测;

         支持RS232TCPIP接口;

         通讯波特率软件可调;

         提供动态连接库(DLL)及演示软件源代码,支持二次开发

         支持Firmware在线升级

         支持标签重叠快速读取模式;

         支持定制化功能开发;


*有效距离与外接天线、电子标签及工作环境有关。


特性

        极限参数

项目

符号

数值

单位

电源电压

VCC

28

V

工作温度

TOPR

-20~+65

贮藏温度

TSTR

-25~+80

        规格

除特别说明,所示规格取自TA25VCC+24V及输出RF功率4W工作条件下

项目

符号

典型

单位

工作电压

VCC

13

24

26

V

工作电流

IC



0.56

1.0

A

作频率

FREQ



13.56



MHz

有效距离*

DIS

0

900

1000

mm

GPI输入电平

VIH

VIL

1.7

2.3

0.9

3.3

1.5

V

继电器

端子负载

CLOAD





0.5A at 125VAC

1A at 24VDC



端子操作电压







125VAC

60VDC

V

端子操作电流







1

A




有效距离与协议格式,外接天线、电子标签及工作环境相关。

接口定义

        主机接口

RR3299TZF-FZ32高频远距离电子标签读写器

LED灯说明

红灯:常亮表示读写器工作正常,闪烁表示读写器工作异常,比如天线未接等异常情况。

蓝灯:亮起表示正在执行命令,熄灭表示读写器空闲。



RS232接口定义:

序号

符号

描述

1

GPI

TTL电平输入口,内部40K上拉到3.3V

2

TXD

RS232串行通讯数据输出

3

RXD

RS232串行通讯数据输入

4

NC

保留

5

GND

信号地

6

NC

保留

7

CM

继电器公共端

8

NC

继电器常闭端

9

NO

继电器常开端



RJ45接口

网络通讯接口。

 注:

1. 说明书如有变化,请以新版本为准。
2. 司保留终解释权。
